产品名称:SP-3020/SP-4030/SP-6050怡信影像测量仪

产品型号:

产品报价:

产品特点:SP-3020/SP-4030/SP-6050怡信影像测量仪是全自动影像测量仪高性能全自动影像测量仪带自动对焦自动变倍镜头,SP 系列高性能全自动影像测量仪带自动对焦自动变倍镜头,关于EASSON SP-3020/SP-4030/SP-6050影像测量仪型号、价格、报价、维修、检测保养、安装调试等服务请联系我们。

分享到:

SP-3020/SP-4030/SP-6050怡信影像测量仪的详细资料:

SP-3020/SP-4030/SP-6050怡信影像测量仪是全自动影像测量仪高性能全自动影像测量仪带自动对焦自动变倍镜头,关于EASSON SP-3020/SP-4030/SP-6050影像测量仪型号、价格、报价、维修、检测保养、安装调试等服务请联系我们。

SP-3020/SP-4030/SP-6050怡信影像测量仪技术参数:

影像测量仪(二次元)是集机械, 光学, 电子于一体的精密高效长度测量仪器,广泛应用于各种机械、 仪表、 航空航天,汽车和船舶的尺寸精度测量,院校、 科学研究、计量室, 电子, 五金和塑料, 金属冲压, PCB板, LCD, 模具, 手机零部件等应用, 通过二维测量为主,也可作三维测量的视觉测量系统,达到测量、 检验、 校正、 逆向工程设计等目的。


仪器特点



1. 仪器X/Y/Z 三轴均采用位移传感器, 分辨率高达0.01μm

2. F3 高精度 全闭环 自动变倍光学镜头

3. 采用以太网传输的影像测量仪运动控制器,高效稳定, 解决USB传输不稳定的缺点

4. 采用高解析度SONY CMOS传感器进行全局快门图像处理, 图像清晰不拖影

5. 上光源采用八路分区独立控制照明系统, 发光元件采用低衰减LED,使用寿命长。

6. SPARTAN系列工业遥控杆,可通过摇杆, 软件, 键盘, 鼠标等控制机台运动
7. 采用专为影像测量和3D测量而设计的闭环伺服运动控制系统,大大提高影像采集时所需的精度和重复度
8.
自主研发的二次元多功能测量软件, 测量结果可输出DXF, Word, Excel, PDF等格式的输出系统。


技术参数



型号

SP-3020

SP-4030

SP-6050

测量行程(mm)

300×200×200

400x300x250

600x500x300

外型尺寸 (mm)

1200×720×1510

1250x900x1571

1350x1000x1750

工作台玻璃尺寸(mm)

339x239x10

439x339x12

648x548x20

仪器重量 (kg)

280

410

1700

机台承重(kg)

30

测量精度 (μm)

1.5+L/200

重复度(mm)

0.002

放大倍率

光学放大倍率0.7-4.5X, 影像放大倍率 20-125X

轴显示分辨率

0.00001mm(0.01μm

光源系统

八路多功能上光源带双激光辅助定位系统

操作方式

 X Y Z轴全自动

镜头

AZ自动变倍, AF自动对焦(带同轴光)光学镜头

影像系统

高解析度SONY CMOS全局快门摄像机




F3 高精度全闭环自动变倍光学镜头








采用怡信 F3 开发设计的高精度, 高分辨率环型光栅尺全闭环位置反馈,得益于高分辨率和全闭环位置反馈,免除齿轮传动间隙带来的影像倍数重复误差,大幅提升整体测量的重复度。 此外, 环型光栅分辨力比上一代的变倍镜头高出20倍。



高精度变倍系统令测量全自动化,用户不再需要在每次变倍后重新校正放大倍率,大大提高测量效率。

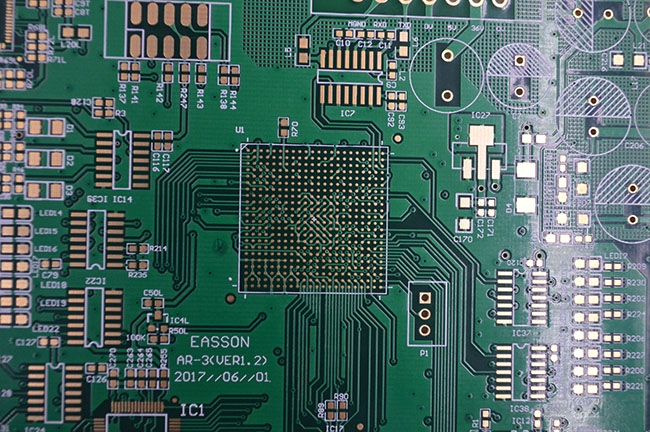

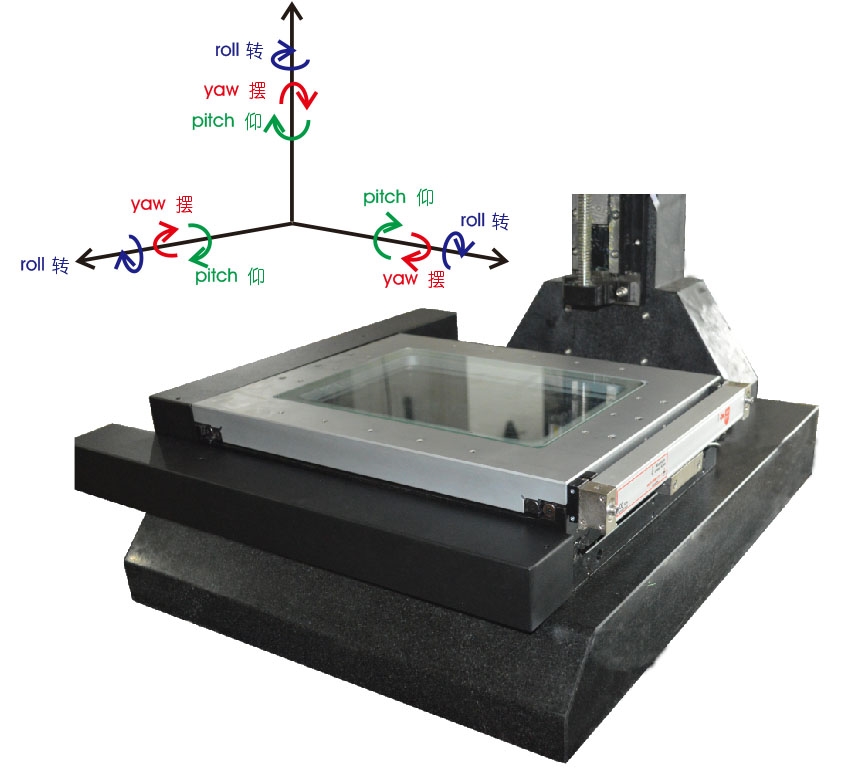

21项几何立体空间补偿




AR系列 网络控制板卡内置 21项 几何立体空间误差补偿, 为影像和测头提供更高精度的测量读数, 配合本公司AS80 系列分辨率高达0.01μm的光栅尺,提供高精度,高分辨率的测量


2D/3D 复合测量

Easson 系列影像测量机均能配合英国 Renishaw 高精度接触式测头, 作2D/3D 复合测量, 测头的三维测量可与影像系统的二维测量混合使用, 采用相同的坐标系统,2D/3D 测量轻松结合。
